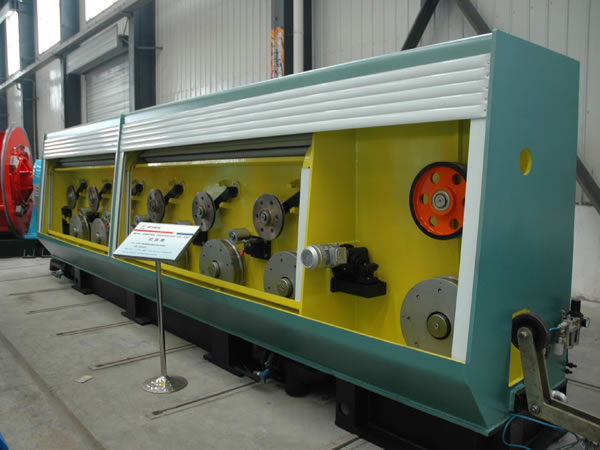

1. Trefiladora de alambre de cobre LHTTLa trefiladora de alambre de cobre es el equipo para la fabricación de cables perfecto para convertir varillas de cobre de Φ3.0mm en alambre de cobre de Φ0.4 a Φ1.2mm. Este equipo de trefilado también lleva a cabo el templado continuo.

Trefiladora de cables

Ⅰ. Características estructurales principales de la máquina de trefilado no deslizante

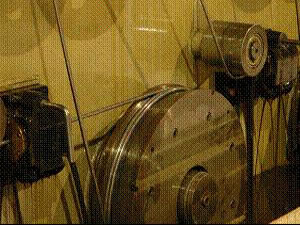

1. Las ruedas del tambor de la máquina de trefilado están organizadas de forma racional. El motor acciona el eje de trefilado de alambre a través de un par de poleas sincrónicas. Ambos extremos del eje de trefilado disponen de rodamientos muy rígidos y de ménsulas cortas.

2. Entre las ruedas de tambor y los sistemas de realimentación de tensión de trefilado encontramos la unidad de trefilado de alambre sin deslizamiento. Estos sistemas evitan los problemas de fricción debido al deslizamiento, lo que prolonga la vida de servicio de la llanta de la rueda del tambor y del troquel de trefilado. El ciclo de servicio del aceite de trefilado de alambre también se alarga.

3. El motor de frecuencia variable de CA acciona individualmente cada tambor de trefilado de alambre a través de una cinta sincrónica. El deslizamiento inexistente entre el tambor y el alambre ayuda a ahorrar al menos un 20% de la electricidad.

4. Esta trefiladora es perfecta para el alambre con forma especial.

5. El coeficiente de elongación de cada troquel de trefilado se ajusta y regula continuamente. De esa manera, el troquel es rápido y fácil de cambiar.

6. El sistema de realimentación de tensión de trefilado se ajusta de forma fácil y rápida. La bomba de aceite no funciona de forma continua, lo que ayuda a ahorrar energía.

7. El rodamiento axial de cada tambor de trefilado de alambre cuenta con una caja de aceite pequeña para la lubricación. La caja de ejes está completamente separada del depósito de aceite de trefilado; esto evita que el aceite lubricado y el aceite de trefilado se mezclen.

8. La caja de aceite de trefilado cuenta con unas puertas corredizas en la parte interior y exterior que se abren con un sistema eléctrico.

9. La transmisión con correa sincrónica es silenciosa y fácil de instalar y mantener.

10. La rueda de trefilado de este tipo de maquinaria de trefilado está hecha de acero 45. La superficie tiene una capa de carburo de tungsteno de ≥ 0.40mm. La rueda se caracteriza por la superficie suave, la alta resistencia a la abrasión y la larga vida útil. Además, cuenta con una estructura biocónica, lo que permite el uso de ambos laterales.

11. Garantiza un efecto de refrigeración de lubricación. El troquel de trefilado cuenta con un sistema de refrigeración y lubricación pulverizada; en cambio, la rueda de trefilado cuenta con un sistema de refrigeración y lubricado de inmersión media.

12. La caja de lubricación de trefilado está equipada con un sistema de filtrado, un sistema de refrigeración y un sistema de alarma de baja presión automático.

13. Todos los orificios de los rodamientos están procesados con una fresadora.

Ⅱ. Ventajas de la máquina de trefilado no deslizante
1. Trefilado de diferentes materiales
Los equipos de trefilado sin deslizamiento son perfectos para tratar diferentes tipos de alambre. Durante el proceso de trefilado, los cables no se doblan ni deforman. Esta máquina puede realizar el trefilado de alambre con forma especial.

2. Combinación de troqueles flexible para el trefilado
Cuando trefilamos el cable de mismo material, la trefiladora de cables no se ve afectada por la transmisión. Puede realizar las plantillas de acuerdo con los requisitos actuales. Además, el troquel se desgasta. La trefiladora de cables tipo deslizante reduce la abrasión del troquel gracias al ajuste del PID del mecanismo de control de tensión. Salvo el troquel moldeador, puede utilizar los troqueles mientras la abrasión no supere los valores mínimos.

3. Tambor de trefilado con una larga vida útil
Normalmente, el tambor del banco de trefilado de tipo deslizante ofrece una vida útil de un año. En cambio, la trefiladora de cables sin deslizamiento ofrece una vida de servicio de al menos 3 años.

4. Largo período de sustitución del líquido de trefilado de cables (aceite para el trefilado de alambre de aluminio o aleación de aluminio).
Los engranajes accionan la trefiladora tipo deslizante. Este equipo puede utilizar el mismo líquido de trefilado de seis meses a un año. En cambio, podemos utilizar el líquido de la trefiladora de cables sin deslizamiento durante 2 o 3 años, solo tiene que añadir una pequeña cantidad de agua.

5. Bajo consumo de energía
La trefiladora de cables sin deslizamiento ofrece una gran potencia de arranque. Cuando está en funcionamiento, ofrece una inercia giratoria pequeña y a gran velocidad. La velocidad de trefilado de cable de aluminio 4.0 alcanza los 16 m/s. Además, el tambor con rueda no es deslizante. Como resultado, ahorra un 20% de electricidad más que la trefiladora de alambre accionada con un engranaje.

6. Silenciosa
La trefiladora de cables sin deslizamiento hace menos ruido que la trefiladora de alambre deslizante.

Ⅲ. Ventajas principales del sistema de control eléctrico
1. La unidad de accionamiento con motor de la trefiladora de cables incorpora el convertidor de frecuencia de control de vectores Danfoss. Este convertidor no solo controla el proceso de trefilado, sino que también controla la tensión para llevar a cabo el trefilado no deslizante.

2. El sistema de control de esta trefiladora incorpora una interfaz hombre-ordenador MP277 y un PLC serie S7-300 de Siemens que sirven para coordinar el funcionamiento de todas las piezas. El programa PLC contribuye al control preciso de todo el sistema.

3. Entre el controlador central y cada dispositivo de accionamiento, utilizamos la comunicación con protocolo Profibus de estándares generales internacionales con el fin de realizar una transmisión perfecta de datos a tiempo real como las instrucciones de control y el estado de funcionamiento.

4. La interfaz hombre-máquina facilita la operación de la trefiladora. Durante el estado inicial de limpieza, el personal de limpieza configura los parámetros para que los operadores puedan ajustar cualquier parámetro. Cuando los parámetros estén configurados, el programa PLC calcula inmediatamente los parámetros para el mantenimiento y seguridad de los productos y de los equipos. Los errores del equipo aparecerán en la interfaz.

Ⅳ. Comparación del consumo eléctrico entre la trefiladora no deslizante y la trefiladora deslizante
Diámetro del cable : 3.22/4.2/4.53
Especificación Trefiladora sin deslizamiento Trefilado rápido 1 Trefilado rápido 2 Trefilado rápido 3
Diámetro del cable (∮) 3.2 4.2 4.5 3.2 4.2 4.5 3.2 4.2 4.5 3.2 4.2 4.5
Consumo de electricidad total (Kw) 2520 19248 127056 62604 10188 105336 80616 5040 103872 49860   18960
Potencia total de salida (T) 33.6 313.9 2208.3 697.9 152.6 1692.9 804.4 68.6 1445.5 480   268
Consumo medio de energía (Kw) 75.1 61.3 57.5 89.7 66.8 62.2 100.2 73.5 71.9 103.9   70.7
Porcentaje de ahorro de energía       19.5 8.9 8.1 33.5 19.8 24.9 38.4   22.9
Ⅴ. Comparación de la capacidad de producción entre la trefiladora no deslizante y la trefiladora deslizante
Salida
 Diámetro del alambre de entrada Diámetro del alambre de salida (mm) Velocidad ( m/s) Salida(t/H)
Trefiladora accionada con motor eléctrico: 9.5(mm) 2.50 25 1.20
2.84 23 1.53
3.2 20 1.88
3.6 20 1.98
4.1 15 1.92
Trefiladora accionada con engranajes: 9.5 (mm) 2.50 15 0.73
2.84 12 0.74
3.2 10 0.78
3.6 8 0.79
4.2 6 0.8
