Línea de producción de tubería submarina flexible

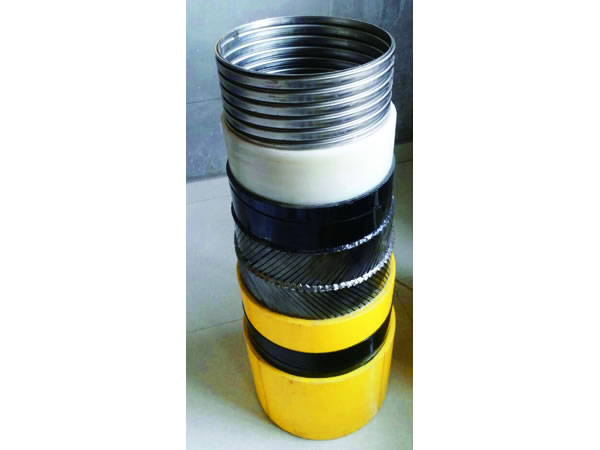

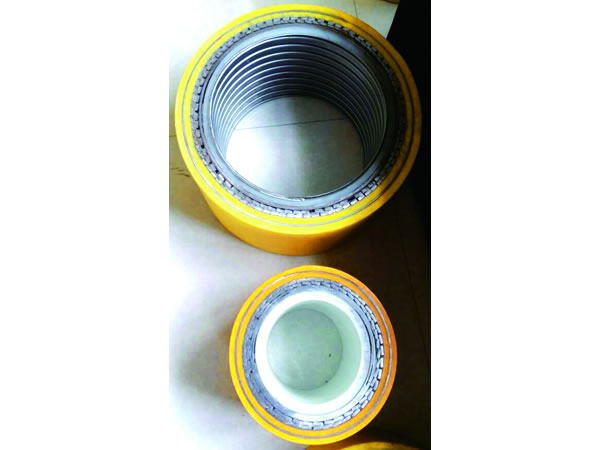

1. Proceso de producción de la tubería submarina flexible

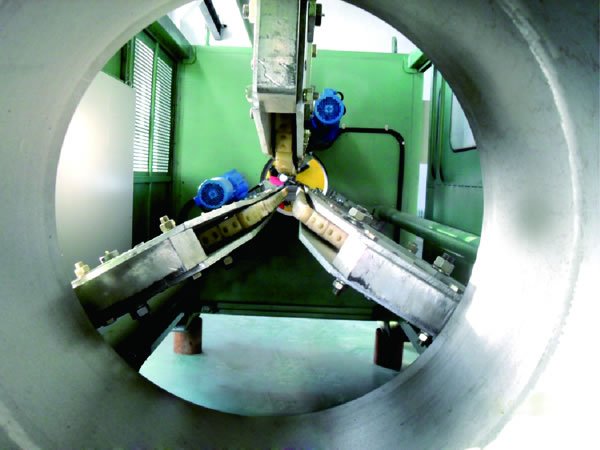

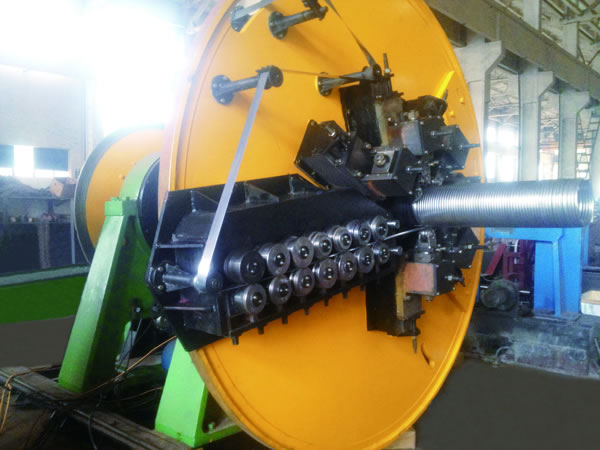

2. Máquina de blindaje interbloqueado con cintas KRH

Este equipo de la línea de producción de tubería submarina es principalmente utilizada para el blindaje de tubos.

Especificaciones
Tamaño de tubería Tamaño de cinta blindada (Anchura×Espesor) Velocidad rotativa máx. del cabezal de blindaje Tamaño de carrete
Pulg. mm mm rpm mm
Φ2-Φ16 Φ50-Φ420 24×0.65-24×0.65 30 Φ9500

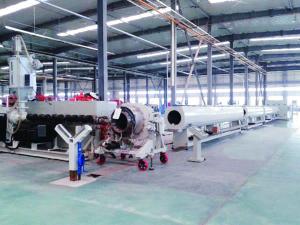

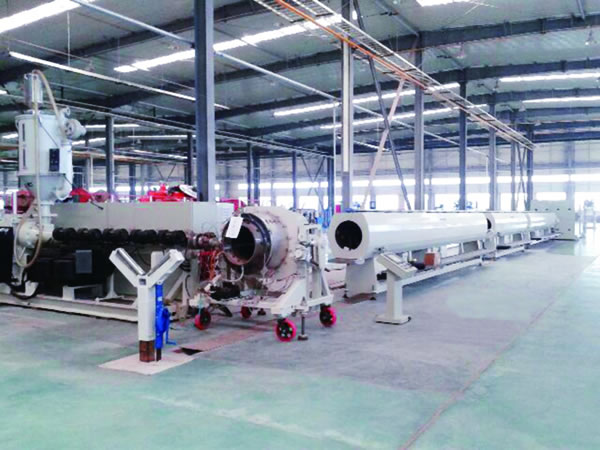

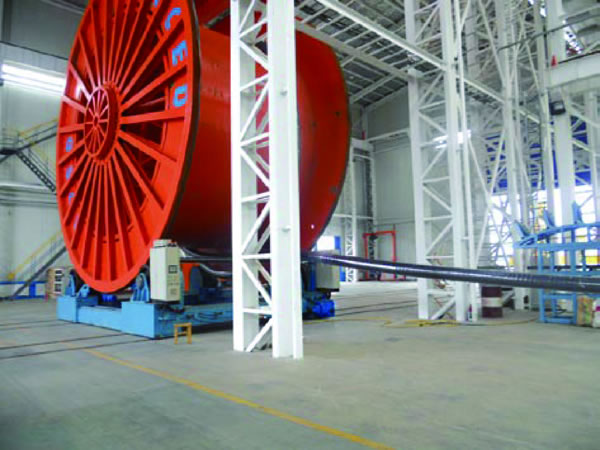

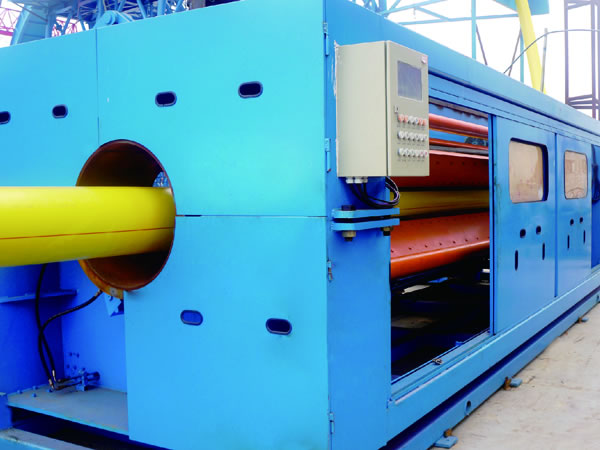

3. Extrusora de cubierta y forro de la línea de producción de tubería submarina flexible

Extrusora de forro SPV
Extrusora de cubierta SPV

Especificaciones
Tamaño de tubería Diá. de tornillo L/D de tornillo Capacidad máx. de extrusión Tamaño de carrete para tubería
Pulg. mm mm - Kg/h mm
Φ2-Φ16 Φ50-Φ420 90 33/36 860 Φ9500

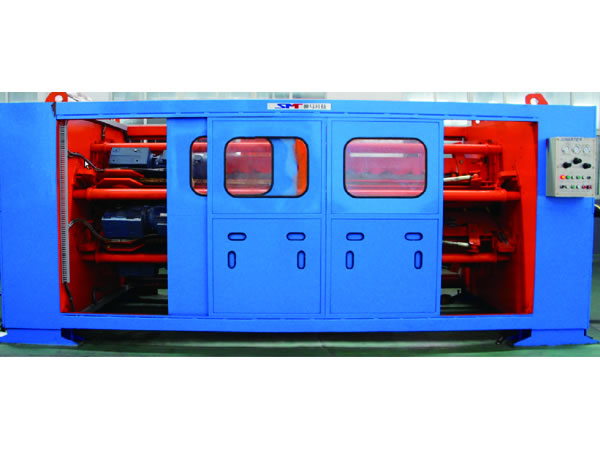

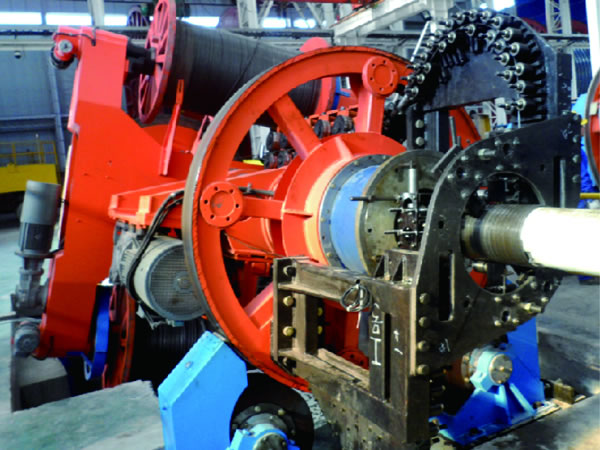

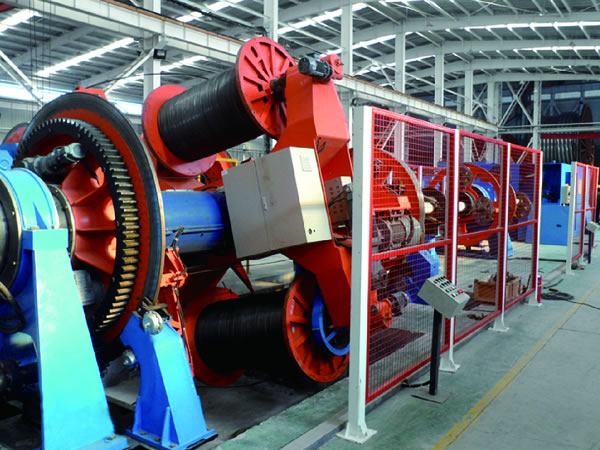

4. Máquina de blindaje interbloqueado con varillas de acero para rodamientos KP

Máquina de blindaje interbloqueado con varillas de acero es utilizada para la fabricación de capas resistentes a presión de la tubería submarina.

Especificaciones
Tamaño de tubería Tamaño de cinta blindada (Anchura×Espesor) Velocidad rotativa máx. Tamaño de carrete para varillas de acero (OD×ID×Anchura) Tamaño de carrete para tubería
Pulg. mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 11×4.8-27×12 40 Φ1200×Φ600×1700 Φ9500

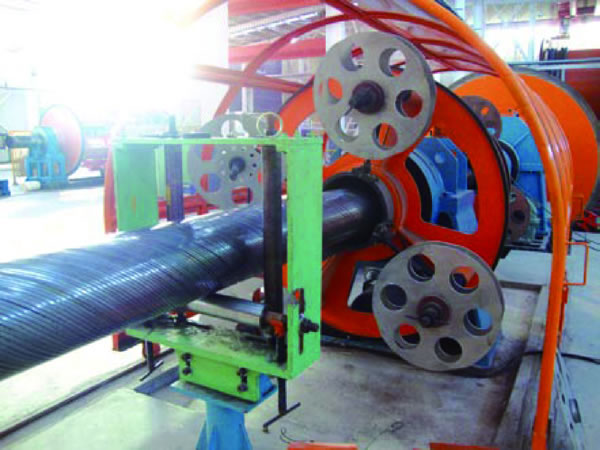

5. Máquina de blindaje de cinta de acero plana de la línea de producción de tubería submarina flexible

Esta máquina de blindaje de cinta de acero plana es generalmente utilizada para el blindaje de capas resistentes a presión de la tubería submarina.

Especificaciones
Tamaño de tubería Tamaño de cinta blindada (Anchura×Espesor) Velocidad rotativa máx. del cabezal de blindaje Tamaño de carrete para cintas de acero Tamaño de carrete para rebobinad y desbobinado
Pulg. mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 (30-90)×(0.5-1.5) 30 Φ1200 Φ9500

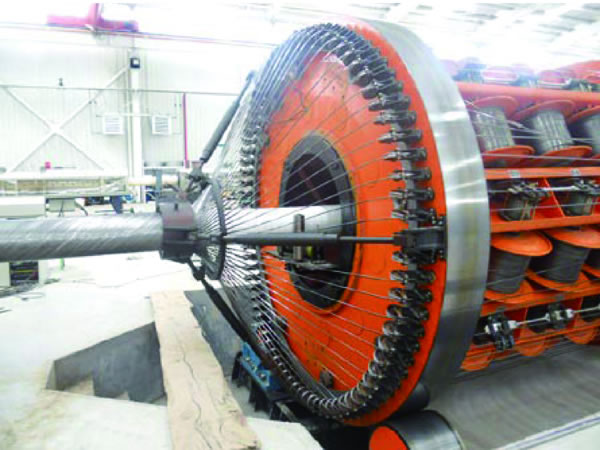

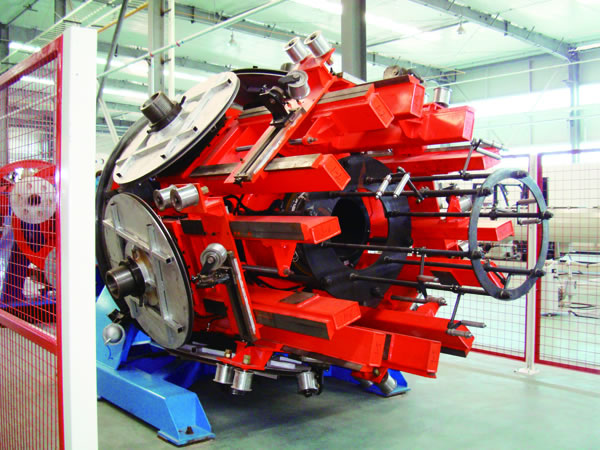

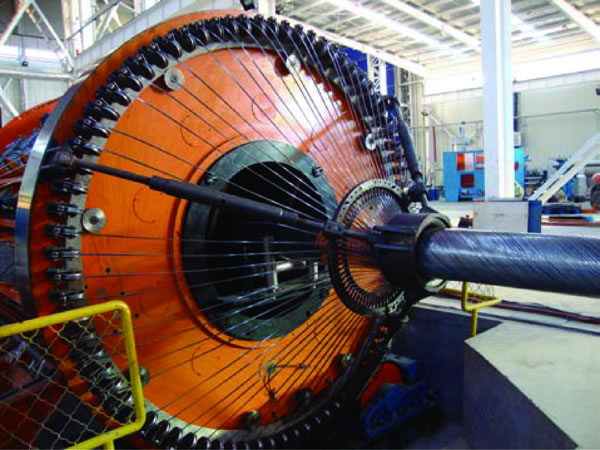

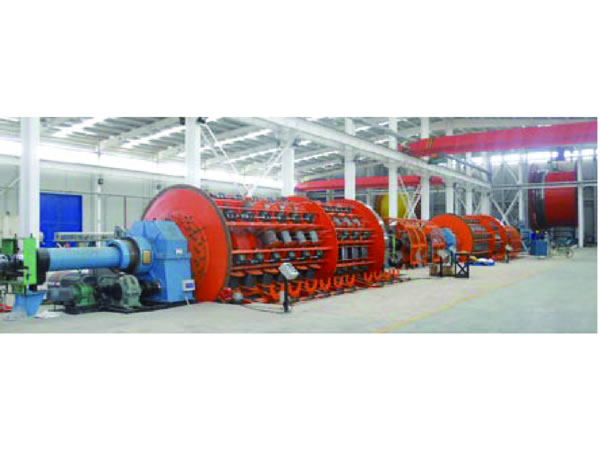

6. Máquina de blindaje de alambre plano reforzado de la línea de producción de tubería submarina flexible KJK

La máquina de blindaje de alambre plano reforzado es usada principalmente para el blindaje de capas reforzadas para garantizar la excelente resistencia a tracción de la tubería flexible.

Especificaciones
Tamaño de tubería Tamaño del alambre de acero plano (Anchura×Espesor) Velocidad rotativa máx. del cabezal de blindaje Tamaño de carrete para alambre de acero plano Cantidad de carrete para alambre de acero plano
Pulg. mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 5×2-14×7 15 Φ630 80+80

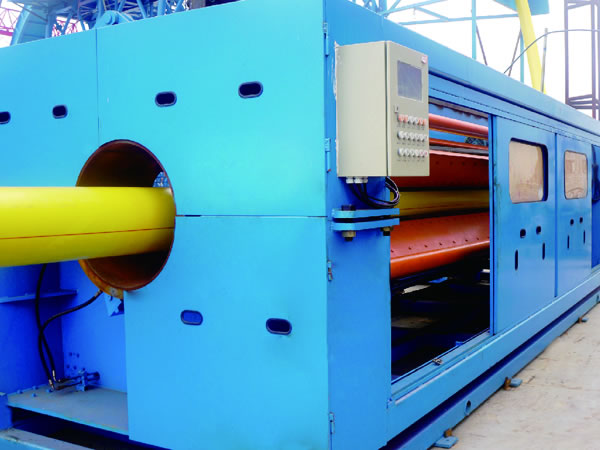

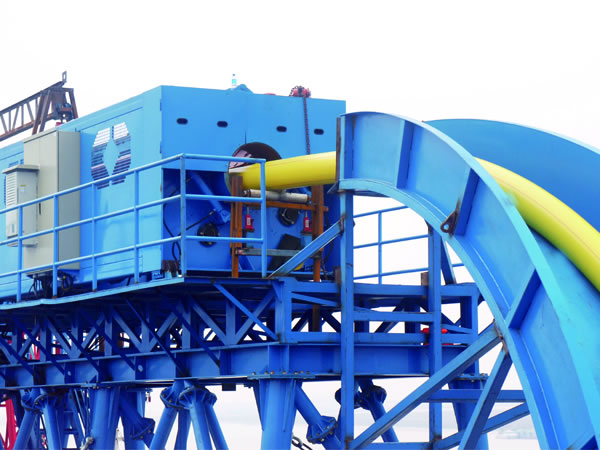

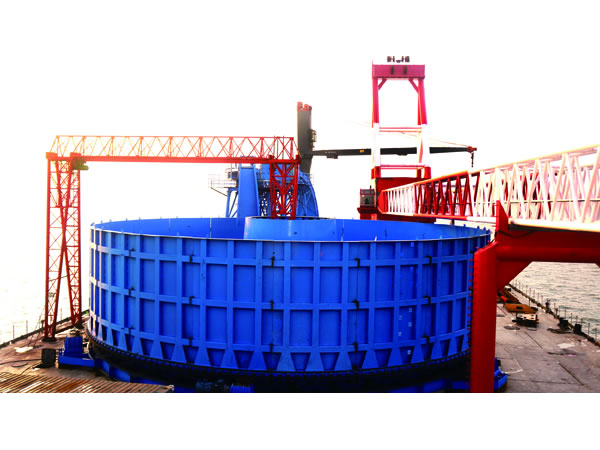

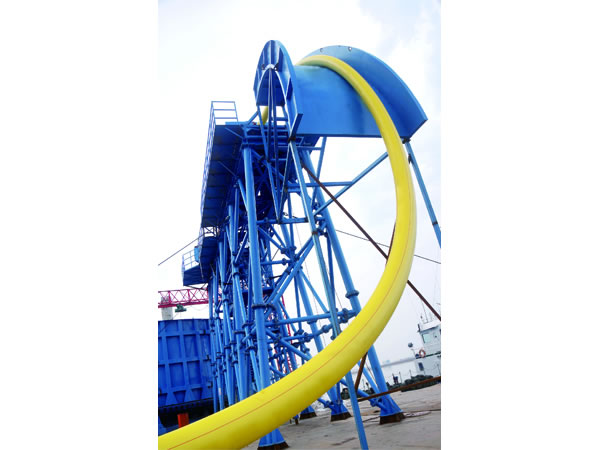

7. Plato giratorio de cable

El plato giratorio de cable en la línea de producción de tubería submarina es generalmente instalado en barcos. Es utilizado para el rebobinado y desbobinado de tubería flexible.

Especificaciones
Diámetro del plato giratorio Capacidad de carga máx. Fuerza de arrastre máx. del dispositivo de tracción Velocidad de rebobinado máx.
mm t t m/min
Φ25000 4000 15 20
