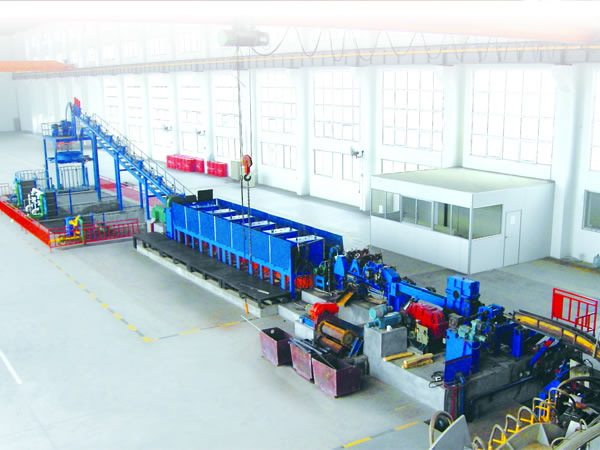

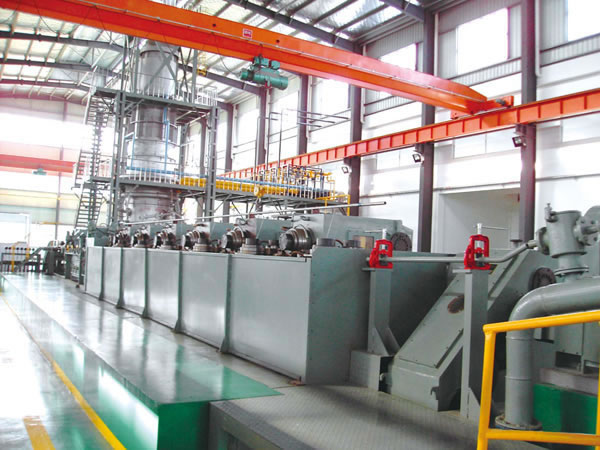

Línea de fundición y laminación continua de varillas de cobre ULT+ZRT

Aplicaciones
1. Cuando la línea de fundición y laminación continua va equipada con un horno de cuba, utilizamos cobre electrolítico como materia prima. Esta línea de producción es perfecta para la fabricación de varillas de cobre de Φ8mm.
2. Cuando estos equipos de laminación y fundición continua cuentan con un horno de reverbero, utilizamos chatarra de cobre para producir varillas de cobre de Φ8mm. Podemos añadir una cantidad moderada de cobre electrolítico para la fabricación de las varillas de cobre.

Proceso tecnológico de
1. Cobre electrolítico como materia prima
Cobre electrolítico → horno vertical → horno de conservación → canal → cuchara de fundición → máquina de fundición continua de cinco ruedas → aparato de tracción frontal → rodillo de corte → transportador de lingotes → máquina de biselado y enderezado → dispositivo de alimentación → tren continuo de dos rodillos → sistema de refrigeración de varillas de cobre → dispositivo de tracción posterior → bobinador de varillas

2. Chatarra de cobre de alta calidad como materia prima
Chatarra de cobre de alta calidad → horno de reverbero → canal → cuchara de fundición → máquina de fundición continua de cinco ruedas → aparato de tracción frontal → rodillo de corte → transportador de lingotes → máquina de biselado y enderezado → dispositivo de alimentación → tren continuo de dos rodillos → sistema de refrigeración de varillas de cobre → dispositivo de tracción posterior → bobinador de varillas

3. Parámetros
Diámetro de la barra de cobre Φ8mm
Horno de fusión Horno de fundición de cobre vertical + horno de conservación giratorio
Altura del horno vertical Aproximadamente 19m
Diámetro de la rueda de cristalizado Φ1800 mm
Área seccional del depósito de cristalizado 2348 mm2
Forma de laminado Laminado horizontal y vertical
Cantidad de laminaciones 12
Tamaño de rodillos Φ270mm
Velocidad inicial de laminado 0.23m/s
Velocidad final máxima de laminado 9.6m/s
Capacidad de producción 13～15t/h
Tamaño de la bobina de cobre (diámetro exterior × diámetro interior × altura) Φ1.8×Φ0.9×1.0(m)
Peso de la bobina de cobre 1～4t
Altura del centro del laminador 1500mm
Capacidad total 1000KW
Tamaño total
(longitud x ancho x alto) (El horno de fundición y el sistema de refrigeración y filtrado no están incluidos)		 43.0×7.8×5.6(m)
4. Piezas principales
Horno de fundición de cobre 1 unidad
Horno de conservación 1 unidad

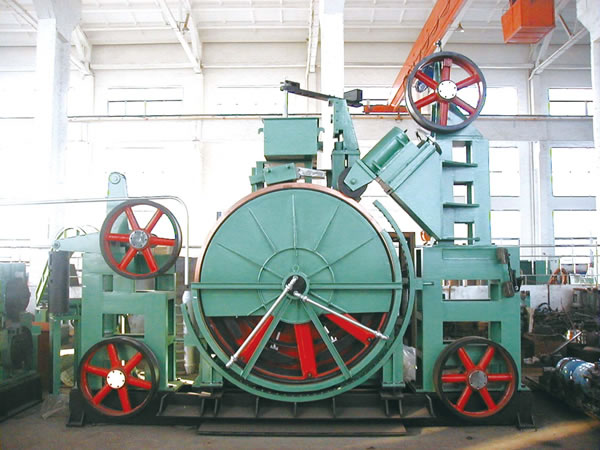

Máquina de fundición continua de cinco ruedas 1 unidad
Aparato de tracción 1 unidad
Cizalla automática 1 unidad
Transportador de lingotes 1 unidad
Máquina de biselado y enderezado 1 unidad

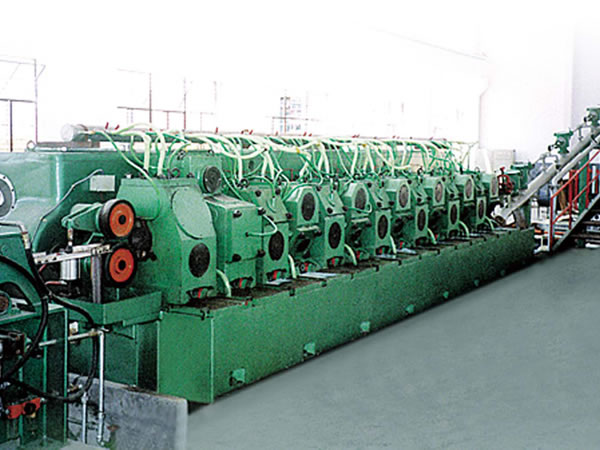

Tren continuo de dos rodillos (dispositivo de alimentación incluido) 1 unidad
Sistema de refrigeración de varillas de cobre 1 unidad

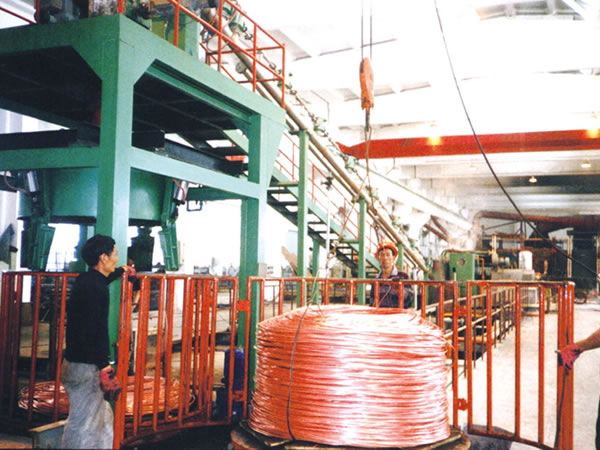

Bobinador de varillas 1 unidad
Sistema de control PLC 1 unidad

Función: Esta maquinaria se utiliza para producir varillas de cobre a través de la fusión, fundición y laminado continuo de cobre electrolítico y/o chatarra de cobre.

Parámetros
Equipo de fundici[on Máquina de laminación
Diá. de la rueda de fundición (mm) Tipo de stand de rodillos Cantidad de stand de rodillos Diá. de rodillo (mm) Diá. de varilla acabada (mm) Capacidad máx. de producción (t/h)
Φ1800 2-rodillos 12 Φ270 Φ8 15
