Línea de fundición y laminación continua de varillas de aluminio o de aleación de aluminio ULL+ZRT

Aplicaciones
La línea de fundición y laminación de Hefei Smarter es perfecta para la producción de varillas de aluminio o de aleación de aluminio de Φ7.6mm, Φ9.5mm o Φ12mm.

Ventajas de la línea de fundición y laminación continua

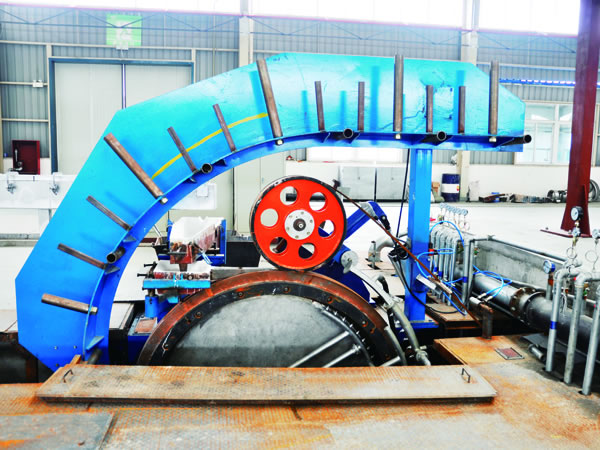

1. La máquina de fundición cuenta con una estructura de cuatro rodillos que reduce la deformación de la barra de aluminio.
2. El flujo se controla de forma automática.
3. Dispone de cuatro áreas de refrigeración y cada área está dividida en 3 secciones. En total, contamos con 12 válvulas para controlar el flujo.
4. Este equipo de fundición y laminación cuenta con dos ruedas de tensión: una en la parte superior y la otra en la parte inferior. Las ruedas son fáciles de manipular, cuentan con un control neumático y no presentan problemas de fuga de aluminio.
5. Nuestros equipos de fundición y laminación de varillas realizan una fundición horizontal; esto ofrece una gran estabilidad y fiabilidad de fundición.
6. El diámetro de la rueda de cristalización es de Φ2200mm y la sección transversal de la barra de fundición es de 3807. El laminador ofrece una velocidad lineal de 12m/s y una capacidad de 10t/h.

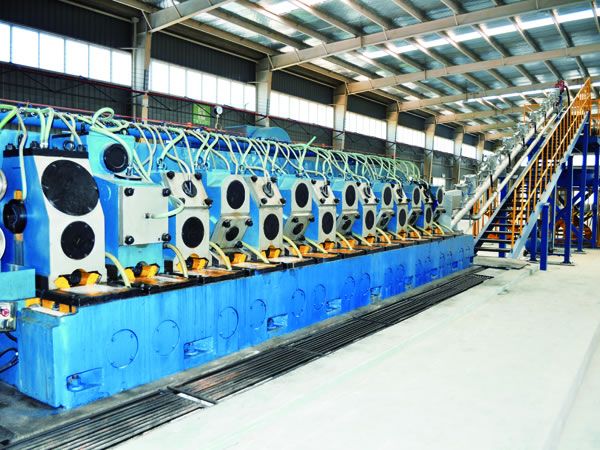

7. La forma de laminado de esta línea para la fabricación de cables es de 2+2+12. Los dos rodillos realizan una mejor laminación de las varillas y reducen la generación de cavidades de contracción.

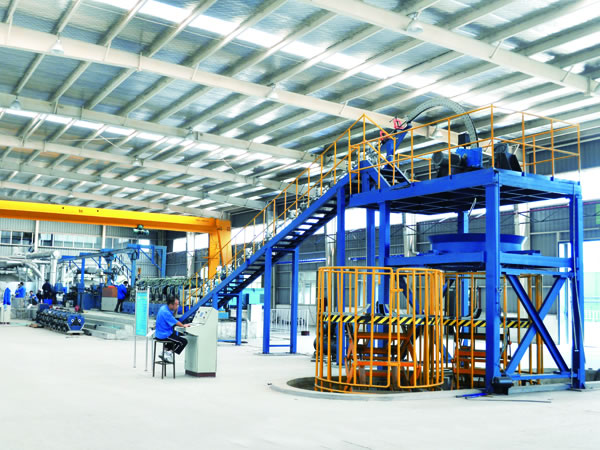

8. La línea de fundición y laminación continua de varillas de aluminio incorpora un bobinado de tipo flor.

Mejoras
1. Esta línea de fundición y laminación para la fabricación de cables cuenta con una máquina de fundición continua de cuatro rodillos.
2. El diámetro de la rueda de cristalización y el área transversal son grandes.
3. El flujo se controla automáticamente.
4. El motor de la carretilla de bobinado se encuentra en la parte derecha del chasis; esto facilita la instalación y el mantenimiento.

Proceso tecnológico

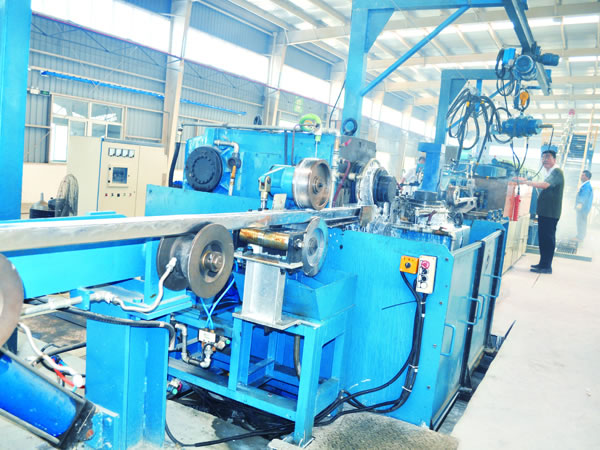

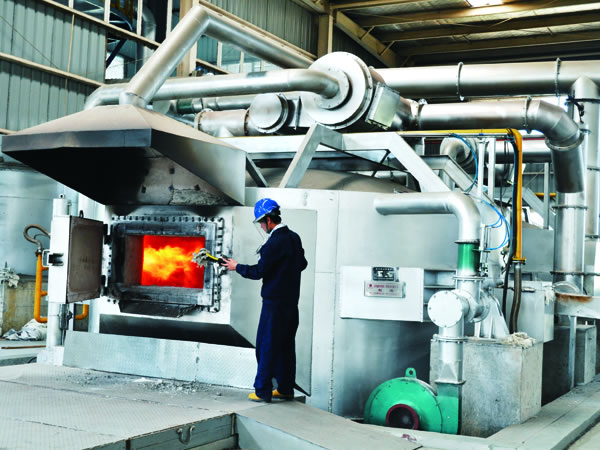

Lingote de aluminio y aleación → Horno vertical → Caldera → Canal → Cuchara de fundición → Máquina de fundición continua horizontal de cuatro rodillos → Aparato de tracción frontal → Cizalla automática + Cizalla hidráulica → Enderezadora → Horno de inducción → Dispositivo de alimentación → Laminador continuo de dos rodillos y tres rodillos → Sistema de enfriamiento de varillas de aluminio →Aparato de tracción posterior → Bobinador de varillas → Transporte de las bobinas de varillas

Casos de venta
Esta línea de fundición y laminado continua de varillas de aluminio ha tenido una gran aceptación en Hongkong, provincia de Jiangsu y provincia de Fujian. Hemos exportado el equipo de laminación y fundición continua para varillas de aluminio a América, India, Turquía y Tailandia.

Parámetros
Diámetro de la barra de aleación de aluminio Φ9.5mm
Diámetro de la rueda de cristalizado Φ1650mm
Área transversal de la ranura de la rueda de cristalización 2370mm2
Forma de laminado 15 plataformas de laminación; tipo tres rodillos Y
Tamaño nominal del rodillo Φ255mm
Velocidad inicial de laminado 0.1857m/s (~ 0.27m/s)
Velocidad de laminado acabado máximo (cuando lamina barras de φ9.5mm) 6.025m/s (~ 8.7m/s)
Capacidad de producción máxima Aproximadamente 4.2t/h
Tamaño de la bobina de aluminio (diámetro exterior × diámetro interior × alto) Φ2.2×Φ1.5×1.3(m)
Peso de la varilla de aluminio bobinada 1~2t
Altura del centro del laminador 1000mm
Capacidad total 715KW (sin aislamiento eléctrico: 270KWX2)
Tamaño total
(longitud x ancho x alto) (no incluye ni los hornos ni los sistemas de circulación de agua o de aceite)		 48×7.8×5.6(m)

Nota: Si la torsión del motor CC es suficiente, puede utilizar un sistema de control de velocidad de debilitación de campo inductor, de acuerdo con la resistencia de laminación de diferentes tipos de varillas de aleación de aluminio. La capacidad máxima de producción alcanza las 6t/h.

Piezas principales
Máquina de fundición y laminación continua de cuatro rodillos (cuchara de fundición incluida) 1 unidad
Dispositivo de alimentación de cable cruzado frontal 1 unidad
Cizalla hidráulica (la cizalla automática es opcional) 1 unidad
Enderezadora 1 unidad
Horno de inducción 1 unidad
Laminador (dispositivo de alimentación incluido) 1 unidad
Sistema de enfriamiento 1 unidad
Bobinador de varillas (incluido el aparato de tracción posterior) 1 unidad
Sistema de control electrónico 1 unidad
Equipos de fundición Máquina de laminación
Diá. de la rueda de fundición (mm) Tipo de stand de rodillos Cantidad de stand de rodillos Diá. de rodillo (mm) Diá. de varilla acabada (mm) Capacidad máx. de producción (t/h)
1800 2-rodillos+3-rodillos 2+12 255 9.5 4-5
2200 2-rodillos +3-rodillos 2+2+12 270, 255 9.5 8-10
